使用D3js绘制力学图
D3.js简介
D3.js是一个基于数据的文档操作javascript库，使用D3js能够大大简化对svg的繁琐操作，使用其提供的简单的API就可以制作许多酷炫的图表。

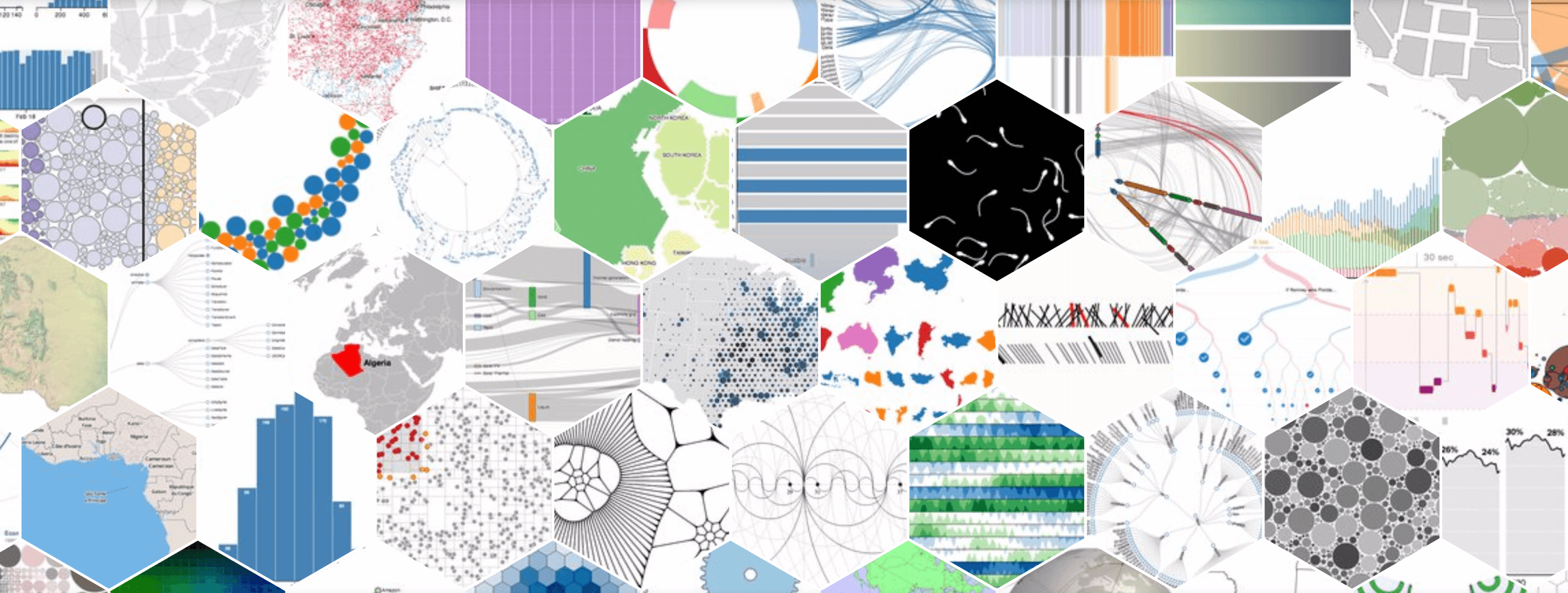

D3是一个开源项目，最新的源码请点击这里，作者是纽约时报的可视化编辑Mike Bostock与他斯坦福大学的教授和学生，D3的全称是Data-Driven Documents。D3的应用十分广泛，经过Github社区的不断完善和补充，目前已经成为了大数据的主流可视化工具之一，D3的速度非常快，能够处理大数据集以及相关的交互性动画行为，以下截图自D3的官网：
更多的作品可以访问这里。
如何安装D3
直接下载D3.js文件：D3js。解压后，直接在html文件中引用即可。或者直接在html中包含网络链接：
<script src="http://d3js.org/d3.v3.min.js" charset="utf-8"></script>
D3.js的兼容性
目前D3兼容Firefox, Chrome, Safari, Opera, IE9+, Android and iOS。
力学图（力导向图）的制作
注：转自馒头华华的专栏，更多教程和例子请移步馒头华华的专栏。
首先，介绍下力学图，力学图（也称为导向图，也有叫网络拓补图的，就是通过排斥得到关系远近的结构）在社交网络研究、信息传播途径等群体关系研究中应用非常广泛，它可以直观地反映群体与群体之间联系的渠道、交集多少，群体内部成员的联系强度等。
数据
初始数据如下：
var nodes = [ { name: "吉林" },
{ name: "广州" },
{ name: "厦门" },
{ name: "杭州" },
{ name: "上海" },
{ name: "青岛" },
{ name: "天津" },
{ name: "北京" },
{ name: "长春" },
{ name: "西安" },
{ name: "乌鲁木齐" },
{ name: "拉萨" },
{ name: "成都" } ];
var edges = [ { source : 0 , target: 1 } ,
{ source : 1 , target: 2 } ,
{ source : 2 , target: 3 } ,
{ source : 3 , target: 4 } ,
{ source : 4 , target: 5 } ,
{ source : 5 , target: 6 } ,
{ source : 6 , target: 7 } ,
{ source : 7 , target: 8 } ,
{ source : 8 , target: 9 } ,
{ source : 9 , target: 10 } ,
{ source : 10 , target: 11 } ,
{ source : 11 , target: 12 } ,
{ source : 12 , target: 0 } ];
这里有顶点（nodes）和边（edges），顶点是一些城市名，边是两顶点之间的连线。用这些数据来做力学图是不合适的，比如不知道顶点绘制的位置等。需要先用布局（Layout）来转换数据。
布局（数据转换）
布局（Layout），即数据转化函数。力学图的布局定义如下：
var force = d3.layout.force()
.nodes(nodes)
.links(edges)
.size([width,height])
.linkDistance(200)
.charge([-100])
.start();
其中，
- d3.layout.force() 是力学图 Layout 的函数
- nodes() 里放入顶点的数组
- links() 里放入边的数组
- size() 是作用域的大小
- linkDistance() 用于设定两个顶点之间的长度
- charge() 设定相互吸引（+）还是排斥（-），以及大小
- start() 开始计算
调用这个函数后，我们来看看数据从什么转换成什么了：
顶点（转换前）：
顶点（转换后）：
转换后，多了一些数据。
其中,
- index 在顶点数组里的索引号（新）
- name 原顶点就有的属性（旧）
- px, py 顶点上一个时刻的坐标（新）
- x, y 顶点当前坐标（新）
- weight 顶点权重（新）
再来看看边的数据：
边（转换前）：
转换后：
可以看到，边的两个成员变量变成了两个顶点的数据。
绘制
有了转换后的数据，就可以作图了。
var svg_edges = svg.selectAll("line")
.data(edges)
.enter()
.append("line")
.style("stroke","#ccc")
.style("stroke-width",1);
var color = d3.scale.category20();
var svg_nodes = svg.selectAll("circle")
.data(nodes)
.enter()
.append("circle")
.attr("r",10)
.style("fill",function(d,i){
return color(i);
})
.call(force.drag);
最后还需要一段代码，如下：
force.on("tick", function(){
svg_edges.attr("x1", function(d){ return d.source.x; });
svg_edges.attr("y1", function(d){ return d.source.y; });
svg_edges.attr("x2", function(d){ return d.target.x; });
svg_edges.attr("y2", function(d){ return d.target.y; });
svg_nodes.attr("cx", function(d){ return d.x; });
svg_nodes.attr("cy", function(d){ return d.y; });
});
tick 指的是时间间隔，也就是每一个时间间隔之后就刷新一遍画面，刷新的内容写在后面的无名函数 function中，函数中写上更新的内容即可。
来看看最终效果图，用鼠标拖拽看看：
